V0-DM / S
Sismik Algılama Modülü
Üç eksenli ivmeölçer ile P dalgasını ayırt eder, yanlış alarmı filtreler.
AvailableDeprem ve Acil Durum Yönetim Sistemi
ESB-V0-DM

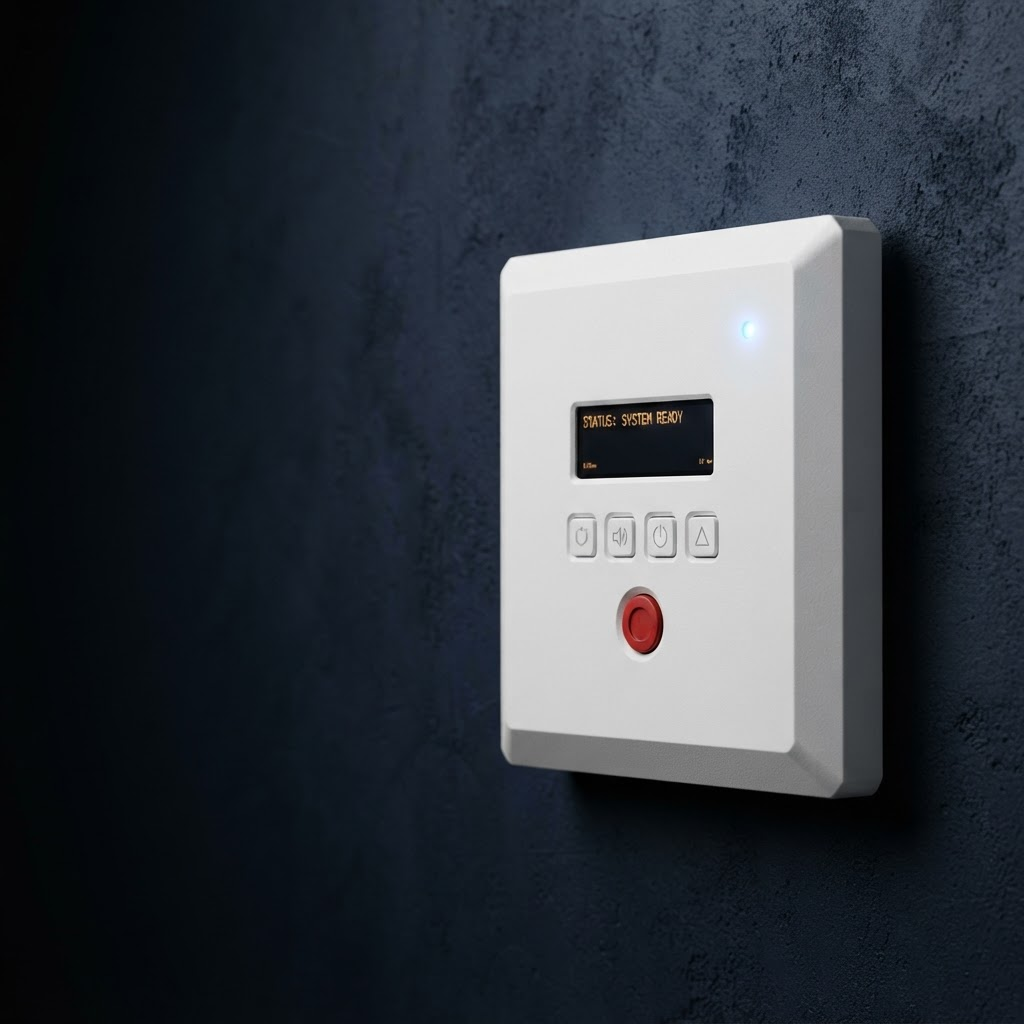

Binanın deprem ve acil durum yönetimini tek bir ünite üzerinden yürüten ana altyapı ürünü. Sarsıntıyı algılar, gaz ve elektrik hatlarını güvenli konuma alır, asansör ve anons sistemlerini tetikler ve tüm adımları saniyeler içinde raporlar.
- Algılama tepki süresi
- < 1 snAlgılama tepki süresi
- Kesintisiz izleme
- 7/24Kesintisiz izleme
- Kesintide yedek besleme
- 72 saatKesintide yedek besleme
- Bağımsız müdahale hattı
- 6 zonBağımsız müdahale hattı
Katalog
Ürün Kataloğu ve Modül Yapısı
ESB-V0-DM tek bir gövde üzerinde çalışan dört fonksiyonel modülden oluşur. Projenin ölçeğine göre modüller birlikte veya kademeli olarak devreye alınır.
V0-DM / A
Anons ve Uyarı Modülü
Kat bazlı sesli anons, siren ve ışıklı uyarı çıkışlarını yönetir.
V0-DM / G
Gaz ve Enerji Kesme Modülü
Doğalgaz vanası ve enerji hatlarını güvenli konuma alır, geri dönüşü kayıt altına alır.
V0-DM / C
Haberleşme Modülü
Ethernet, RS-485 ve LTE yedekli haberleşme ile merkezi izleme sağlar.
Katalog ve Doküman Paketi
ESB-V0-DM Ürün Kataloğu
PDF • 24 sayfa • TR
Ürün ailesi, modüller, uygulama senaryoları ve referans şemalar.
Dokümanı talep etTeknik Şartname Dosyası
PDF • 12 sayfa • TR
İhale ve proje dosyalarına eklenebilir teknik şartname metni.
Dokümanı talep etUygulama Detay Çizimleri
DWG + PDF • TR
Pano yerleşimi, kablo güzergâhı ve zon şemaları için CAD paketi.
Dokümanı talep etTeknik Detaylar
Ölçülebilir Mühendislik Verileri
Aşağıdaki değerler ESB-V0-DM'nin standart konfigürasyonuna aittir. Proje bazlı zon, sensör ve haberleşme genişletmeleri mühendislik ekibiyle birlikte belirlenir.
| Ürün kodu | ESB-V0-DM |
|---|---|
| Ürün sınıfı | Deprem ve acil durum yönetim ünitesi |
| Gövde | Alev geciktirici polikarbonat, IP54 |
| Boyutlar (G × Y × D) | 240 × 180 × 62 mm |
| Ağırlık | 1,4 kg |
| Montaj | Sıva üstü duvar veya DIN ray adaptörü |
| Çalışma sıcaklığı | -10 °C … +55 °C |
| Bağıl nem | %5 … %90 (yoğuşmasız) |
Kurulum notu

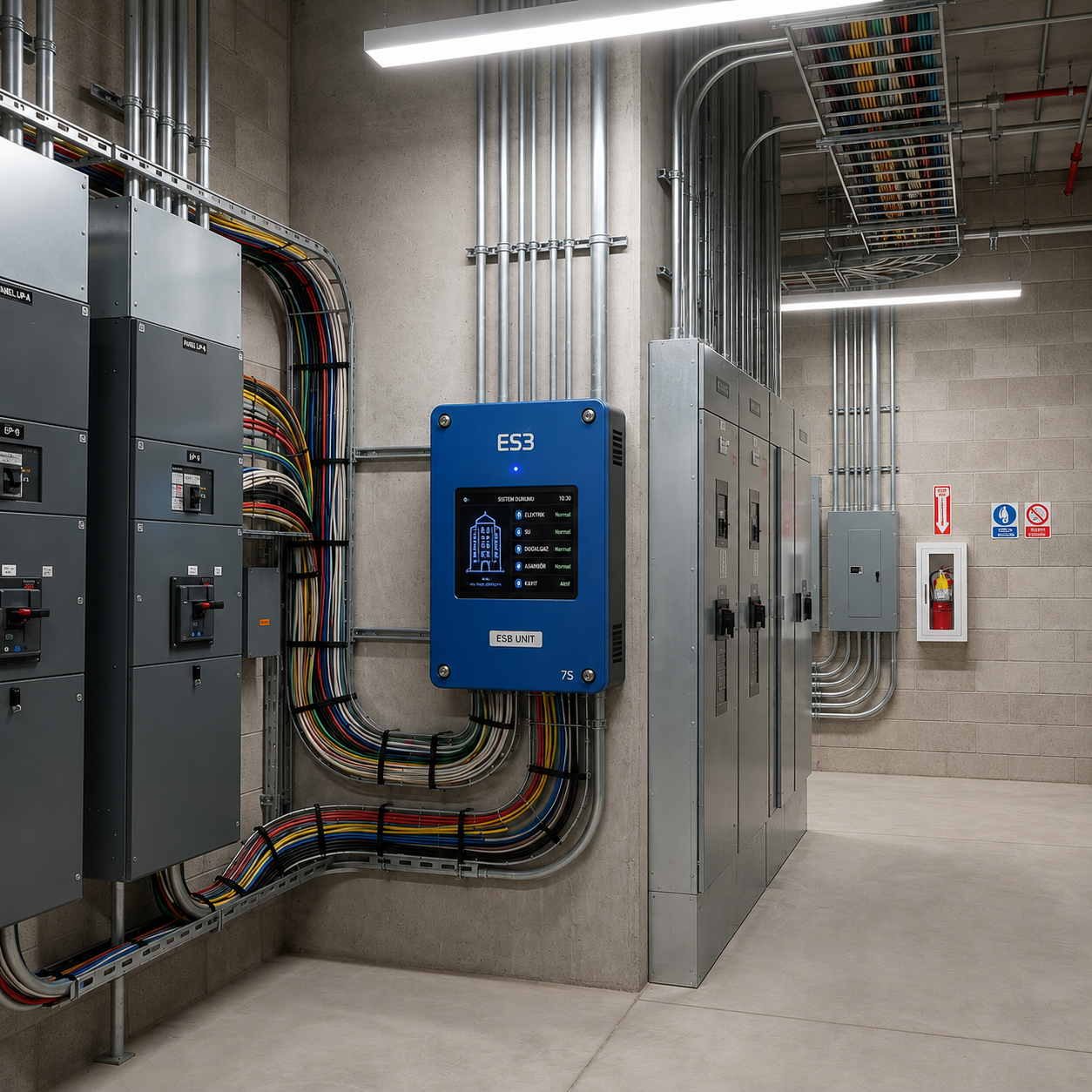

Ünite, binanın ana dağıtım panosuna en fazla 15 m mesafede, titreşim aktaran yüzeylerden bağımsız taşıyıcı bir duvara monte edilir. Zon röleleri gaz vanası, asansör kontrol ünitesi ve anons sistemine kuru kontak üzerinden bağlanır.
Kullanım Kılavuzu
Kurulumdan İşletmeye Altı Adım
ESB-V0-DM'nin kurulumu, devreye alınması ve işletilmesi standart bir prosedüre bağlıdır. Aşağıdaki adımlar saha ekiplerinin ve bina yönetiminin izlediği özet akıştır.
- 01
Montaj ve Bağlantı
Üniteyi taşıyıcı duvara sabitleyin, besleme hattını ve zon rölelerini şemadaki sıraya göre klemenslere bağlayın. Enerjilendirmeden önce topraklamayı doğrulayın.
- 02
İlk Açılış ve Kalibrasyon
Enerji verildiğinde durum LED’i mavi yanar. Cihaz 60 saniyelik zemin titreşim referansı alır; bu süre boyunca panoya müdahale edilmemelidir.
- 03
Eşik ve Zon Tanımı
Mobil uygulama veya web arayüzünden bina sınıfına uygun ivme eşiğini seçin, her zonu ilgili ekipmana (gaz, asansör, anons) eşleyin.
- 04
Senaryo Testi
Test modunda her zonu tek tek tetikleyin. Sistem tetiklemeleri kaydeder ancak gerçek alarm bildirimi göndermez; test raporu otomatik oluşur.
- 05
Devreye Alma ve Devir
Testler tamamlandığında sistemi aktif moda alın, bina yönetimine kullanıcı yetkilerini tanımlayın ve devreye alma tutanağını imzalayın.
- 06
Periyodik Bakım
Aylık otomatik test raporlarını kontrol edin, yıllık bakımda yedek besleme ünitesini ve röle kontaklarını yetkili ekiple test ettirin.
Uyarı: Montaj, kalibrasyon ve devreye alma işlemleri yalnızca ESB tarafından yetkilendirilmiş teknik ekipler tarafından yapılmalıdır. Yetkisiz müdahale garanti kapsamını sonlandırır ve sistemin müdahale güvenilirliğini etkiler.
Sık Sorulan Kullanım Soruları
Alarm sonrası sistem nasıl normale döner?
Sarsıntı sona erdikten sonra ünite bekleme moduna geçer. Gaz ve enerji hatlarının yeniden açılması yalnızca yetkili kullanıcı onayıyla, uygulama üzerinden veya panel üzerindeki onay tuşuyla yapılır. Her geri dönüş kullanıcı ve zaman bilgisiyle kayıt altına alınır.
İnternet bağlantısı kesildiğinde ne olur?
Algılama ve müdahale fonksiyonları tamamen yerel çalışır, internet bağlantısına ihtiyaç duymaz. Bağlantı kesintisinde olaylar cihaz üzerinde saklanır ve bağlantı geri geldiğinde merkezi platforma senkronize edilir.
Elektrik kesintisinde sistem çalışır mı?
Dahili yedek besleme ünitesi ile 72 saat bekleme süresi sağlanır. Kesinti anında bildirim gönderilir ve batarya seviyesi uygulamada sürekli izlenir.
Mevcut binalara sonradan kurulabilir mi?
Evet. Ünite mevcut pano altyapısına kuru kontak üzerinden bağlanır; bu nedenle yenileme projelerinde tesisatın büyük bölümü korunarak kurulum yapılabilir. Kapsam, saha keşfi sonrası netleştirilir.
Kılavuz Dosyaları
Güncel kılavuzlar, seri numarasına bağlı yazılım sürümüne göre yayınlanır. Talebiniz sonrası ilgili sürüm dosyaları paylaşılır.
Kurulum ve Devreye Alma Kılavuzu
PDF • 36 sayfa • TR / EN
Kullanıcı El Kitabı (Bina Yönetimi)
PDF • 18 sayfa • TR
Bakım ve Periyodik Test Formu
PDF • 6 sayfa • TR
Mobil Uygulama

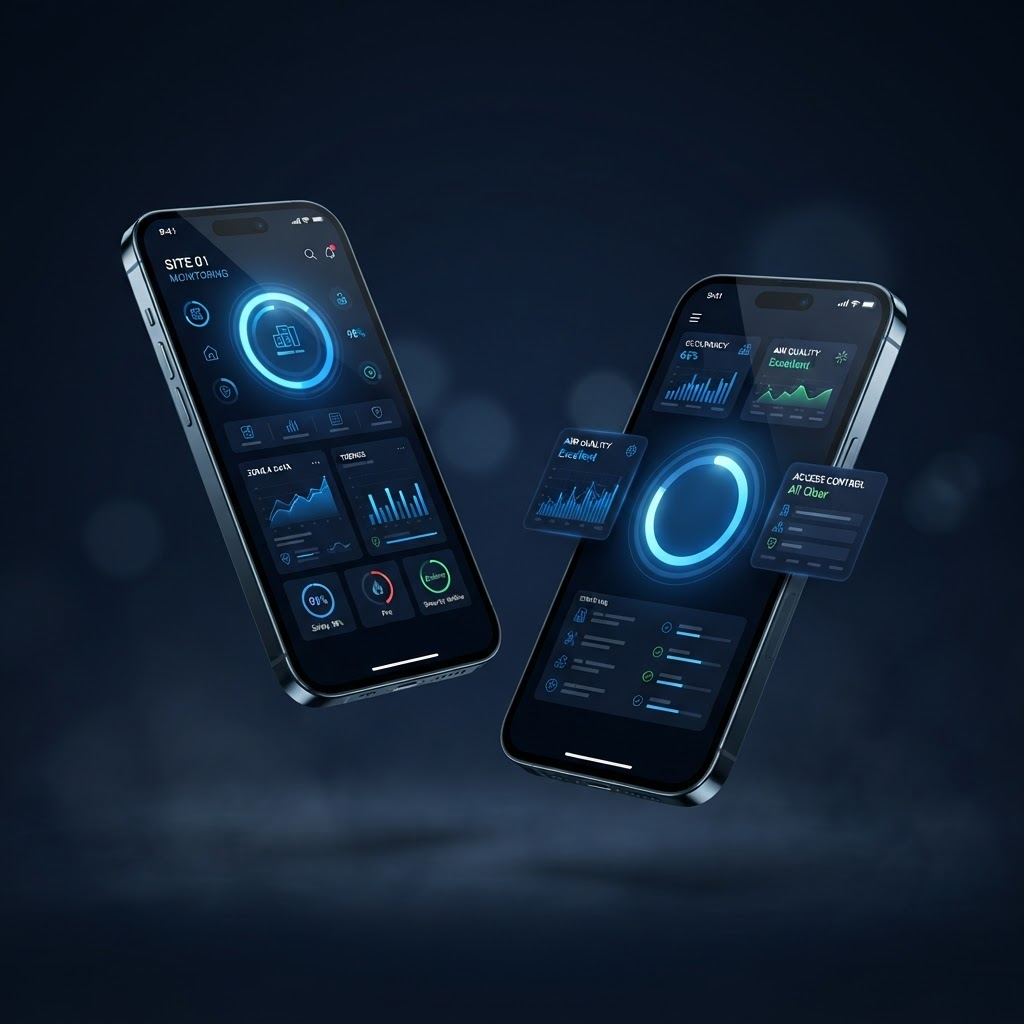

ESB Mobile ile Binanızı Avucunuzda İzleyin
ESB-V0-DM ile eşleşen mobil uygulama; sistem durumunu, olay geçmişini ve zon tetiklemelerini tek ekranda gösterir. Kurulum sonrası size iletilen davet koduyla cihazınızı saniyeler içinde eşleştirin.
Anlık bildirim
Sarsıntı, gaz kesme ve enerji olaylarını saniyeler içinde push bildirimiyle iletir.
Yetkili onayı
Hatların yeniden devreye alınması iki adımlı doğrulama ile uygulamadan yapılır.
Çok kullanıcılı yönetim
Bina yöneticisi, teknik ekip ve sakin rolleri ayrı yetkilerle tanımlanır.
iOS 15 ve Android 10 ve üzeri sürümlerle uyumludur.
